Sonder-Kühlprofile aus Aluminium: Einkaufsleitfaden

6063 wird häufig für Kühlkörperprofile gewählt, weil die Legierung geeignete Strangpresseigenschaften mit Wärmeleitfähigkeit verbindet. 6061 kommt in Betracht, wenn mechanische Festigkeit, Befestigungsanforderungen oder spätere Bearbeitungsschritte eine wichtige Rolle spielen. Die Auswahl richtet sich nach der gesamten Konstruktion und nicht allein nach der Wärmeleitfähigkeit.

Die Werkstoffeigenschaften hängen von Legierung, Werkstoffzustand und Verarbeitung ab. Wenn Leitfähigkeit, Festigkeit oder eine andere Eigenschaft für Ihre Konstruktion entscheidend ist, nennen Sie den erforderlichen Wert und die dazugehörigen Nachweise in der Spezifikation. Ein typischer Handbuchwert darf nicht als garantiertes Produktionsminimum verstanden werden. Unser Team prüft die vorgegebene Legierung und den Werkstoffzustand zusammen mit dem vorgesehenen Querschnitt und Fertigungsweg.

Eng angeordnete Kühlrippen können die Oberfläche vergrößern, beeinflussen aber auch Luftströmung und Machbarkeit des Werkzeugs. Rippenhöhe, Dicke, Abstand, Geometrie des Rippenfußes und die Gesamtgröße des Querschnitts müssen gemeinsam bewertet werden. Die praktischen Grenzen hängen von der vollständigen Geometrie und den Produktionsbedingungen ab; ein einzelnes Verhältnis von Rippenhöhe zu Spaltbreite kann nicht die Machbarkeit sämtlicher Strangpressprofile bestimmen.

Senden Sie den tatsächlichen Querschnitt statt lediglich seiner Gesamtbreite. Lässt sich eine vorgeschlagene Rippenanordnung nur schwer gleichmäßig extrudieren, kann die technische Prüfung Änderungen an Dicke, Abstand oder Radien zur Bewertung durch den Kunden vorschlagen. Jede Geometrieänderung muss vom Konstruktionsteam des Kunden hinsichtlich ihrer Auswirkungen auf Wärmeabfuhr und Einbau geprüft werden.

Kennzeichnen Sie die Kontaktfläche zur Wärmequelle beziehungsweise zur Befestigungsschnittstelle. Geben Sie Ebenheit, Oberflächenbeschaffenheit und Bezug an, sofern diese Merkmale die Funktion beeinflussen. Für manche Anwendungen ist die stranggepresste Oberfläche geeignet, während andere ein nachträgliches Planfräsen erfordern. Das geforderte Ergebnis sollte auf der Fertigteilzeichnung festgelegt sein.

Spezialisierte CNC-Partner können Planfräsen, Bohren, Gewindeschneiden und weitere vereinbarte Arbeitsschritte übernehmen. Die Bearbeitungszugabe wird passend zu Bauteil und Aufspannung festgelegt und nicht als allgemeingültiger Wert angewendet. Geben Sie Lochbild, Gewindespezifikation, Gewindetiefe und Anforderungen zur Vermeidung von Graten oder Spänen an. Bestätigen Sie außerdem, ob die Prüfung vor oder nach der Oberflächenbehandlung erfolgt.

Für Kühlkörperanwendungen mit metallischem Erscheinungsbild und festgelegtem Oberflächenschutz ist Eloxieren über spezialisierte Partner verfügbar. Pulverbeschichtung kann für Gehäuse oder Außenprodukte infrage kommen, bei denen Farbe und Erscheinungsbild wichtig sind. Sind thermische Schnittstellen oder elektrische Verbindungen beteiligt, sollte keines der Verfahren allein anhand der Optik ausgewählt werden.

Kennzeichnen Sie Bereiche, die unbeschichtet bleiben, nach der Veredelung bearbeitet werden oder einen elektrischen Kontakt herstellen müssen. Ohne entsprechende Auslegung und Prüfung darf bei einer eloxierten Oberfläche keine zertifizierte elektrische Isolationsfunktion angenommen werden. Ebenso garantiert schwarzes Eloxieren keine bestimmte Senkung der Betriebstemperatur. Die fertige Baugruppe muss unter den vorgesehenen Luftströmungs-, Belastungs- und Umgebungsbedingungen validiert werden.

Profile können in vereinbarten Längen zur Bearbeitung beim Kunden oder als zugeschnittene Komponenten mit zusätzlicher Bearbeitung durch Partner geliefert werden. Vergleichen Sie den gesamten Beschaffungsweg einschließlich Bearbeitung, Handhabung, Qualitätsprüfungen und Verpackung, nicht nur den Preis pro Kilogramm.

Guantian kann intern auf Längen von 20 bis 6.000 mm zuschneiden. Die typische Schnitttoleranz beträgt ±0,5 mm, vorbehaltlich der freigegebenen Anforderungen. Die Machbarkeit des konkreten Kühlkörperquerschnitts, seiner Länge und etwaiger Präzisionsmerkmale wird geprüft, bevor der Auftrag bestätigt wird.

Das Muster sollte die spezifizierte Bearbeitung und Oberflächenveredelung enthalten, damit der Kunde Befestigung und thermische Leistung im tatsächlichen Gerät prüfen kann. Dokumentieren Sie alle Änderungen, bevor Sie die Produktion freigeben. Schützen Sie Rippen, bearbeitete Flächen und Gewinde beim Transport mit einer Verpackung, die auf das Bauteil sowie den Transport- und Handhabungsweg abgestimmt ist.

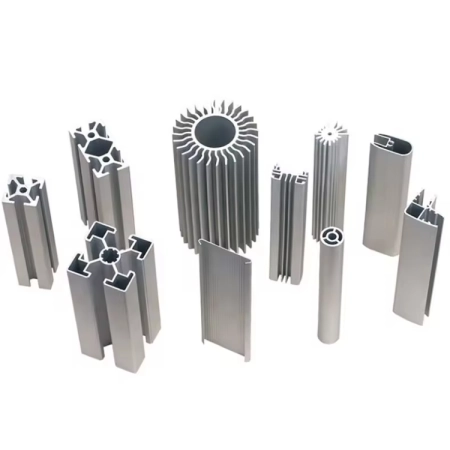

Zum Produktsortiment von Guantian gehören Profile mit eng angeordneten Kühlrippen, wärmeableitende Elektronikgehäuse und Kühlkörpergrundplatten für LED-Beleuchtung. Entsprechende Produktfotos können Querschnittsgeometrie und Bearbeitungsdetails zeigen. Leistungsangaben sollten durch Prüfergebnisse für das eindeutig benannte Bauteil und dessen Betriebsbedingungen belegt werden, statt sie aus einem Foto abzuleiten.

Querschnitt, Teilzeichnung, Kontaktflächen, Oberfläche und Menge per WhatsApp an +86 198 6744 4019 senden. E-Mail: [email protected]. Maskierungen und Mustertests nennen, damit Werkzeug, Bearbeitung und Oberfläche gemeinsam geprüft werden.
